1.行驶阻力试验

1.1试验条件

a) 推土机状态按 6.1.1 a)。

b) 试验场地按 3.2.3.2。

c) 试验时风速不得大于 6 m/s。

6. 2. 2 仪器设备

负荷测量车、五轮仪、拉力传感器、转数计数器、转速仪、仪表电缆、示波器、钢丝绳、标杆、秒表、卷尺、温度计、风速仪、土质N值计。

2. 试验方法

负荷测量车通过拉力传感器牵引推土机在跑道上行驶。试验时推土机的发动机以高速运转，主离合器脱开，变速杆放置在空档。负荷车以(3±1)km/h、(5±1)km/h、(7±1)km/h 的速度行驶，在稳定车速的条件下，测取拉力值和速度，测量稳定时间不得少于 10 s。每档速度往返各测量 3 次。

3.试验结果

将试验结果记入表 9，并绘制行驶阻力和速度的关系曲线(图 4)。

4.直线行驶性能

4.1试验条件

a) 推土机状态按 6.1.1 a)。

b) 试验场地按 3.2.3.2。

c) 风速不得大于 6 m/s。

6. 3. 2 仪器设备

卷尺、标杆。

6. 3. 3 试验方法

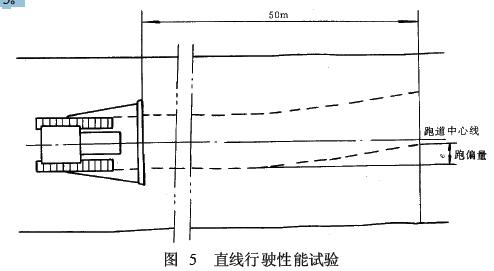

在试验跑道上量取 50 m 试验区间，并划出两边端线和中心线，推土机在端线外停好，调整到推土机中心线与跑道中心线基本重合，然后用Ⅰ档速度直线行驶，在不调整转向手柄的状况下，通过试验区间。以初始履带轨迹切线延长线为基准，测量 50 m 距离内的履带跑偏量e，试验往返进行 3 次，取平均值，见图 5。
