1.操纵装置的操纵力与行程测量

1.1测量条件

发动机分别处于怠速运转及额定转速运转状态，场地按 3.2.3.1。

1.2仪器设备

测力计、钢卷尺、钢板尺。

1.3测量方法

测量表 6 所列项目，同时测量发动机转速。

制动器操纵力是在推土机以Ⅰ档作最小转弯行驶时测得的最小操纵力。

在手柄的中心位置以正常的操纵速度测量操纵力；行程指手柄上端的位移量。

1.4测量结果

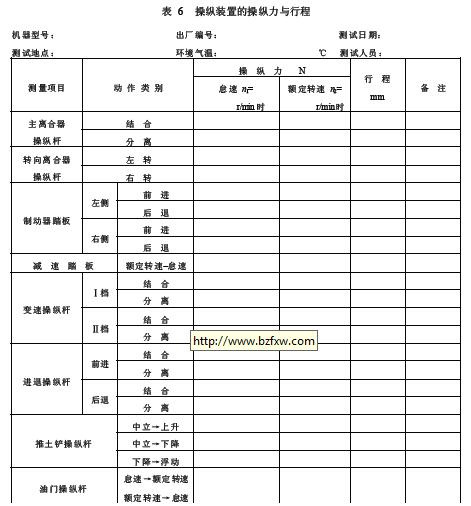

将测量结果记入表 6。

2.推土装置性能试验

2.1测定条件

推土机按 3.2.3.1 置于定位试验场地。在工作液压油油温达 50℃±5℃时进行测定。

2.2仪器设备

钢卷尺、秒表、测力计(或地磅)、油温表、油压表、转速表。

2.3测定方法

2.4推土铲升降速度的测定

在发动机高速运转和低速运转状态下测定下列项目：

a) 提升总动作时间——开始操纵操纵杆至推土铲由地面上升到位置所需时间；

b) 下降总动作时间——开始操纵操纵杆至推土铲由位置下降至地面所需时间；

c) 提升时间——推土铲从地面上升至位置所需时间；

d) 下降时间——推土铲从位置下降至地面所需时间；

e) 行程——推土铲从地面到位置所经过的垂直距离。

3. 推土铲自然沉降量的测定

将推土铲提升到位置，然后发动机熄火，5 min 后测量推土铲铲尖初始离地高度h1，再经过 15min 后，测量推土铲铲尖离地高度h2。

4.推土铲提升力及油压测定

如图 2 所示安装好拉力测力计后，提升推土铲，当推土机尾部抬起（或液压系统安全阀打开）时，测取提升力及工作液压缸下腔油压。

5. 推土铲推压力及油压测定

如图 3 所示安装好压力测力计后，使推土铲下压，当推土机头部抬起（或液压系统安全阀打开）时，测取推压力及工作液压缸上腔油压。
