正航仪器测试仪成套供应要求和试验

正航仪器测试仪成套供应要求和试验

1 检验规则

1.1每台仪器须经厂质量检验部门检验合格后方可出厂，并附有产品合格证。

1.2仪器的出厂检验项目包括下列内容：

a.外观检验；

b.按表1对测试仪进行测试。

1.3在下列情况下进行型式试验：

1.3.1试制新产品。

1.3.2当设计、工艺、材料的改变影响产品性能时。

1.3.3老产品转厂时。

1.3.4产品停产一年后再生产。

1.3.5同类产品质量评定时。

1.4型式检验包括本标准的全部试验项目

1.5型式检验抽样方案GB 2829中的规定执行                             2 标志、包装、运输及其他

2.1测试仪成套供应要求

a.测试仪一台；

b.光电转数传感器两个；

c.五轮测速传感器一个；

d.油耗传感器一个。

2.2每台仪器的标牌应符合 JB8的规定，标牌上应有下列标志：

a.制造厂名称；

b.注册商标；

c.产品名称和型号

d.出厂编号；

e.生产日期。

2.3随同仪器附带的技术文件：

a.产品合格证；

b.装箱单；

c.使用说明书。

2.4仪器及附件的包装应符合ZBY 003中的规定。

2.5测试仪精度检验方法

2.5 .1速度打滑率计数精度检验方法

参见附录A（参考件）。

2. 5.2油耗通道精度校准方法

参见附录A。

附录A 测试仪精度检验方法

A1 速度打滑率计数精度校准方法

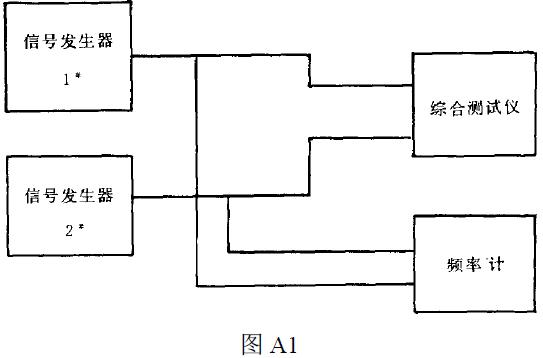

在1~100 Hz 范围内，用两台信号发生器产生幅度为5 V 的矩形脉冲来分别模拟五轮和左、右驱动轮的传感器输出；用精度为0.5‰的频率计监视频率。测试仪测出的结果与频率计输出的误差应小于±0.95%。试验连接图见图A1。

A2油耗通道精度校准方法

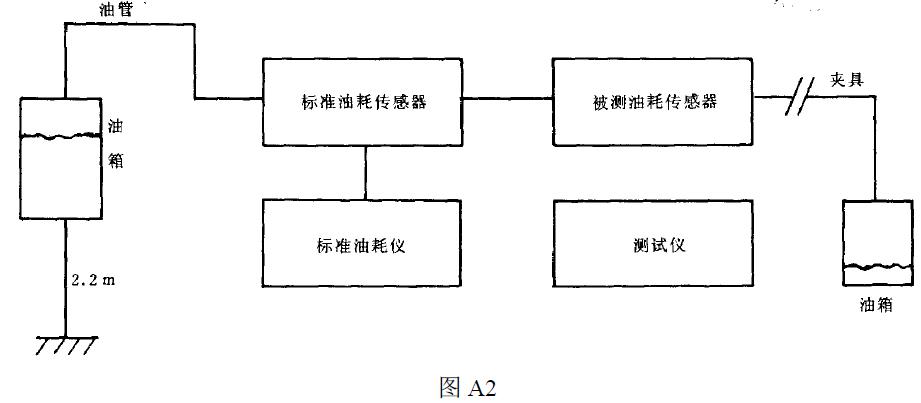

按图A2 进行油耗通道的精度校准。被测油流量在0~10 mL/s 范围内。测出油耗传感器和测试仪与4.2c条中标准仪器的误差，应符合表中对油耗精度的规定。
