1 主题内容与适用范围

本标准规定了田间生产查定综合测试仪（以下简称测试仪）的技术要求、试验方法和检验规则等。

本标准适用于测试各种农业机械的“平均速度”、“作业面积”、“打滑率”、“油耗”、“查定时间”的综合仪器。

2 引用标准

GB 2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）

ZBY 003仪器仪表包装通用技术条件

JB 8产品标牌

3 技术要求

测试仪应符合本标准要求，并按经规定程序批准的图样和技术文件制造。

3.1使用条件

在下列条件下测试仪应能正常工作：

a.环境温度：0~40℃；

b.空气相对湿度范围：30%~85%（无露滴）；

c.电压：12±1.2 V。

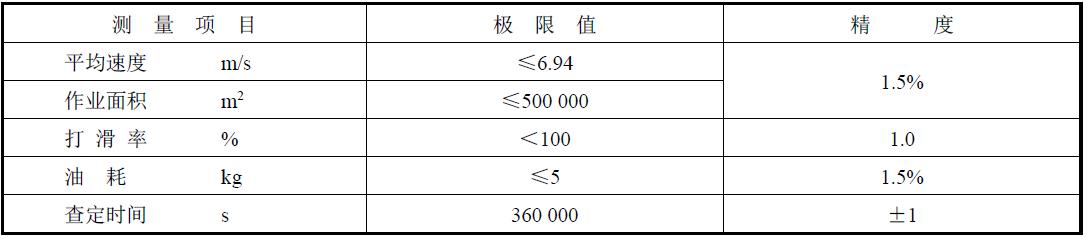

3.2测试仪的测量范围及各测量值的精度应符合下表的规定。

3.3测试仪其它参数

工作频率：0~30 Hz；

仪器功耗：15 W。

3.4测试仪所用零部件（外购件、协作件）必须有合格证。

3.5测试仪接线处应保证整洁、焊接牢固、光滑美观，不应有虚假焊现象，保证可靠接触。

3.6测试仪的机壳、面板及零件涂层等应色泽均匀，不得有裂纹、起泡、脱落损伤等缺陷。

4试验方法

4.1使用条件

应符合本标准3.1条的规定。

4.2试验设备

a.信号发生器（频率稳定度不低于 10–5）

b.频率计（精度 0.5‰）

c.标准油耗仪和标准油耗传感器（精度均为 0.3%）

d.稳压电源

e.玻璃浮计

4.3温度试验

把测试仪放在低温箱中，把温度调到–5℃，经2h取出，恢复2h测试仪应正常工作。

把测试仪放在恒温箱中，把温度调到50℃，经2h取出，恢复2h测试仪应正常工作。

4.4湿度试验

把测试仪放在调湿箱中，湿度调到85%。经48h后拿出，立即检查测试仪工作是否正常。

4.5振动试验

将测试仪固定在振动试验台上，不得因振动使测试仪发生位移。振动频率为50Hz，振幅0.5mm，加速度5g，振动持续时间为15min。振动试验后测试仪工作应正常。
