弯折试验机技术要求

1， 试验机应能在下列条件下正常工作:

a) 室温10'度到35度范围内;

b) 相对湿度不大于八分之八十 ;

c) 周围无腐蚀性介质的环境中;

d) 在稳固的基础上，水平安装。

2， 夹持试样的钳口应满足下列要求:

a) 弯曲圆柱及夹块的表面粗糙度参数R. 的最大值为0.8 um ，洛氏硬度为55 HRC - 61 HRC;

b) 夹块的夹持面应突出于弯曲圆柱表面不大于0.1 mm;

c) 两弯曲圆柱的轴心线与弯曲臂转动主轴平行度应为0.1 mmõ

d) 弯曲臂的转动中心线到弯曲圆柱顶面距离应为lmm 主0.15mm;

e)钳口应具有互换性。

3， 弯曲臂工作时应左右弯曲90度，其偏差为正负3度。

4， 弯曲速度不大于每秒钟一次，旦弯曲过程中不得有颤动、爬行等现象c

5， 计数应正确可靠。

6， 试祥弯断后应立即自动停机噜问时计数器停止计数.并保留数字。

7， 试验机在每装条件下，应能承受运输颠簸试验而无损坏。试验后，试验机不经调修(不包括操作程序准许的调整）仍符合本标准的全部要求。

检验方法

1， 试验机应在4.1 规定的条件下进行检验。

2， 试验机所使用的仪器及工、检、量具包括:

a) 表面在糙度比较样块或表面植糙皮测试仪;

b) 洛氏硬度计

d) 量块及塞尺:

e) 千分尺:

f) 秒表;

f) 表面粗糙度和硬度分别用表面租糙度比较祥块(或表面粗糙度测试仪)和洛氏硬度计进行检验。

g) 在两钳口间夹一平行块，用塞尺检验圆柱面与平行块间的问隙。

h) 在两个弯曲圆柱之间夹一平行块，然后检验平行块与弯曲臂转动主轴间的平行度。

i) 两钳口圆弧面上端放一量块，使之在理论上和转动主轴等高，用百分表检验其高度差。同时检验4.2e钳口的互换性。

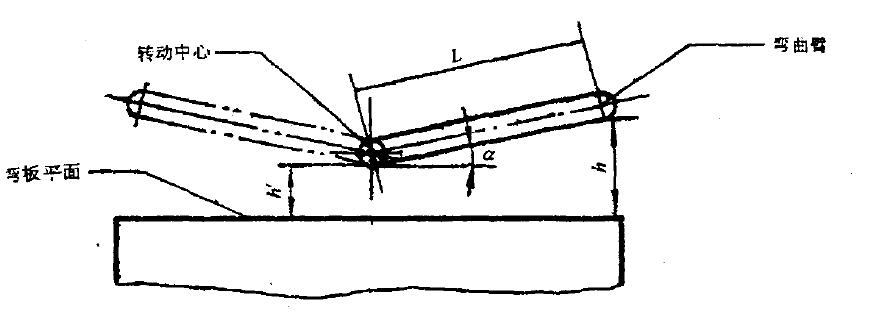

m) 取三根最大直径试样，开动机器，用内卡钳分别测得左、右高度h 与h' ， 见图2。

峰值加速度100m/s2正负10m/s2 ， 脉冲持续时间11 ms正负2ms ，脉冲重复频率60 次/min到10次/min ，碰撞次数1000到10 次;

q) 将试3盘机包装件装~Ij载重量不小于4 t 的载重汽车车厢后部，以25km/ 40kml/h 的速度在三级公路的中级路面上进行1∞险1 以上的运输试验。

t) 试验机经碰撞试验或运输颠簸试验后，不经调修，按本标准要求全面进行检验，其结果应符合的规定。

p) 试验机的基本要求、装配质量和外观质量应按GB/T 2611一1992 第3 章， 4.2 和第8 章的要求进行检验。
