正航整理电解脱锡装置试样

正航整理电解脱锡装置试样

取样方法按有关技术条件或协议规定。试样为直径不小于57 mm 的圆片，试样必须平坦。

1.单面电解法

2 .试剂

3. 脱脂溶液:1% 碳酸铀溶液。

4 .脱锡榕液: 1 mo l/ L~2 mol/ L 盐酸。

5.试验装置

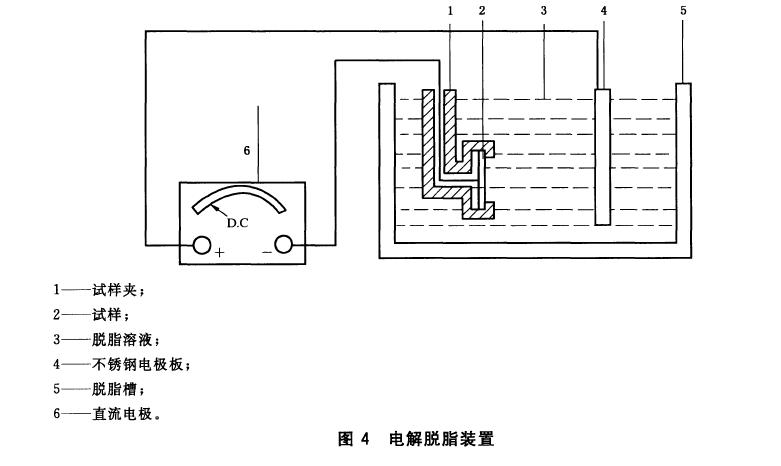

6. 电解脱脂装置

由塑料脱脂槽、不锈钢电极板、试样夹和直流电源组成(图的。

7.电解脱锡装置

由塑料脱锡槽、碳电极、参考电极、试样夹、恒电流直流电源和函数记录仪组成(图5) 。碳电极直径为10 mm 、长为1l 0mm 的碳棒;参考电极为饱和甘乘电极或经氯化处理的银棒，直径为5 mm 、长为150 mm。

8 .校准和检查

仪器使用前应按照使用说明书的要求对试验装置进行检查。用纯锡(二三99.95%) 的标准试样或经

过验证的镀锡量参考试样进行定期校准。在测量过程中，建议用0.2 级精度的毫安表检查试验装置的电解电流。

9.试验条件和步骤

10. 脱脂处理

试样可采用电解脱脂或化学脱脂处理。

a) 电解脱脂:将试样圆片放人试样夹具夹紧，按图4 所示接线。将试样夹具放人脱脂槽，完全浸

没在脱脂溶液中，使试样片正对不锈钢电极板并保持平行，相距约为10 mm~20 mmo 接通脱

脂电流，电流强度约为1 A ，通电约为30 s ，使试样表面不出现水珠为止。关断电流，取出试样

夹，在流水中把脱脂溶液冲洗干净。

b) 化学脱脂:试验进行脱锡前，用纤维织物浸人丙酣或其他溶剂清除表面的油脂;用清洁、柔软

的胶皮擦仔细清除表面的氧化物、钝化物或腐蚀产物，然后用丙酣(3. 3. 12) 或其他溶剂清擦。
