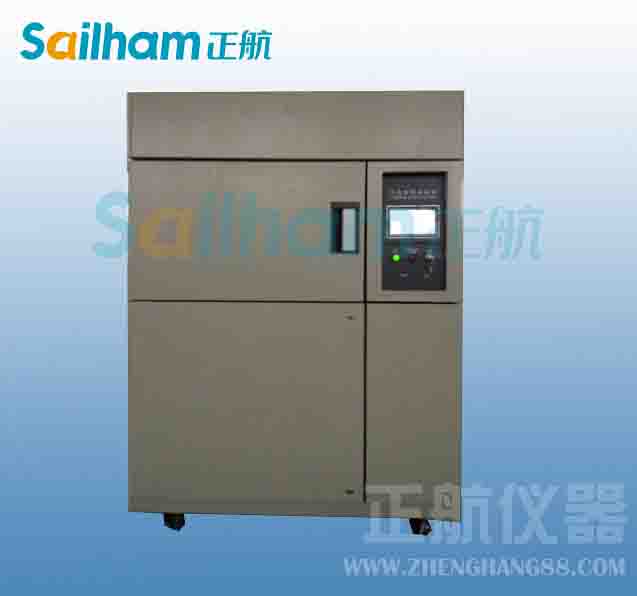

新能源温度冲击试验箱装置

新能源温度冲击试验箱装置

一、新能源温度冲击试验箱水槽

设有自动注水系统以控制水温, 保证冷冲击的温度要求。水槽中的网带在水中折转运行, 使绝缘子入槽后实现两次翻身, 才完成冷冲击。水槽底呈千分之三的坡度, 槽侧有活门, 以便清除漏入槽底的玻璃屑。

二、新能源温度冲击试验箱计数装置

１、在热冲击前、热冲击后以及冷冲击后共三处设有三组计数装置与随网带行进的绝缘子对应。

２、机械手定时地直接将绝缘子推上冷热冲击线的网带, 但没有定位机构, 而且绝缘子从钢化、传送到冷热冲击的整个过程, 都有炸裂现象, 另外网带还会跑偏, 所以, 实际上绝缘子在网带上排列是不太规则的, 为保证计数装置不重计、不漏计、不误计( 不将破碎的绝缘子误记为完好的绝缘子) , 在机械结构和电气控制上采取了相应措施。

三、新能源温度冲击试验箱燃烧系统

１、由燃气系统、助燃风系统、烧嘴和压缩空气系统等组成。燃气系统除管线外还包括各种阀门、流量计、压力传感器等。因燃气用量固定, 压力波动小, 故未设调压阀。

２、助燃风系统采用变频调速, 以改变助燃风的风压和风量。燃烧系统采用高速烧嘴, 其调节比大, 出口温度可调范围大, 且便于自动控制。加热段安装八个烧嘴; 每个烧嘴燃烧能力为6万kcal/ h; 均温段安装六个烧嘴, 每个燃烧能力为3万kcal/ h。http://www.dgzhenghang.com.cn
