微电子冲击试验机计划

◇ 冲击试验机的硬件设备

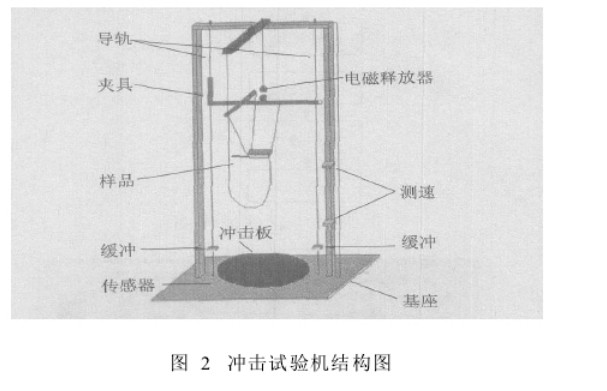

♤ 微电子冲击试验机可分为硬件设备和软件处理有些，硬件设备结构如图2所示。
♤ 冲击试验机硬件有些主要由冲击检验有些和信号处理有些构成冲击检验有些有基座、结构、导轨、缓冲挡块、夹具、电磁开释器、冲击台、测速器构成信号处理有些由传感器、控制器、放大器模数转换卡、计算机构成。


♤ 硬件功能
♤ 基座是刚性结构，由钢板和大理石构成，对外界的颤动有极好的隔绝作用基座质量占悉数试验机质量的9%以上。
♤ 因而使悉数设备具有极好的稳定性冲击台可所以不一样质地的材料，一般选择花岗岩钢板、木板和纺织材料等，仿照实践中的碰击环境冲击台下而设备有力传感器，可以捕捉瞬态的力信号，用来测量碰击时力的大夹具可以将试件以任意的姿态设备。
♤ 设备初始姿态抉择了试件冲击时的碰击方位和角度，这个将直接影响损坏失效的损坏点和连续碰击次数夹具需要准确的定位，保证试件每一次下落的姿态和高度一致电磁开释器在计时初步电磁断电、试件安闲下落，恳求照应速度快，或许通过软件复位时对延时进行校准。♤ 冲击试验机的软件环境
♤ 对悉数冲击试验，课题组自行开发了一套实用软件软件的流程如图3所示：由软件可以选择多通道、不一样采样频率搜集数据，得到各种功能曲线，如：加速度一时间曲线、载l奇一时间曲线、应变，时间曲线等，并可以对电磁开释器的延时进行自动赔偿软件有出色的人机对话界而，控制而板如图4所示。
