勘探活塞式压缩机根本构造和作业进程是如何的

▲根本构造和名词术语
▲根本构造

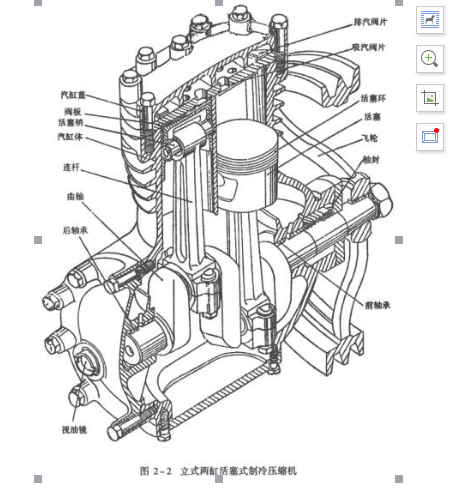

各种活塞式制冷压缩机的制冷量、外形、制冷剂、用处等不尽一样，但其根本构造和构成的首要零部件都大体一样，即包含机体、曲轴、连杆组件、活塞组件、吸排汽组件、汽缸套组件等。图2-2即为一台立式两缸活塞曲柄连杆式制冷压缩机的构造轴测图。


▲名词术语

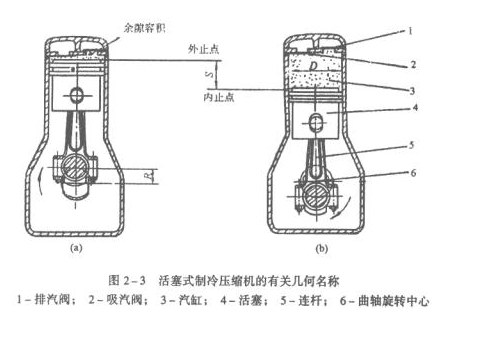

①下面使用图2-3介绍压缩机的有关名词术语。
‚外止点（上止点）：活塞在汽缸中作重复运动时，离曲轴旋转基地最远的方位，如图2-3（a）所示。
ƒ内止点（下止点）：活塞在汽缸中作重复运动时，离曲轴旋转基地近来的方位，如图2-3（b）所示。
④活塞行程：外止点与内止点之间的间隔，通常用S表明，等于曲柄半径R的两倍，即S=2R，单位为米（或毫米）。
⑤余隙容积：活塞坐落外止点时，活塞顶面与汽缸端面之间的容积，汽阀通道（与汽缸一向相通的）及道活塞环以上的环形容积的总和（图2-3（a）），以VC表明。
⑥相对余隙容积：余隙容积与汽缸作业容积之比。


▲压缩机的作业进程

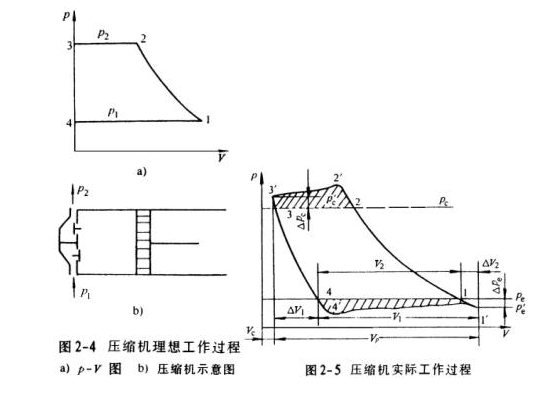

1、抱负作业进程
2、实际作业进程
压缩机的实际作业进程与抱负作业进程存在着较大的差异。实际作业进程如图2-5所示。
