微电子冷热冲击试验机试验进程及成果

☎ 校准

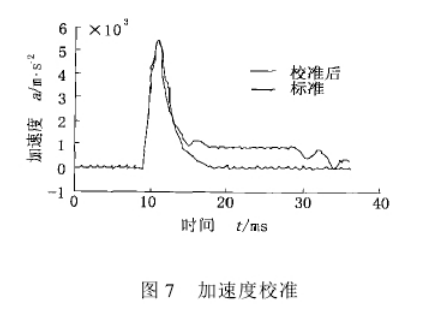

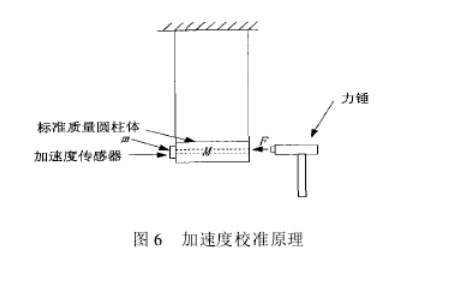

¤ 试验前对力传感器、加速度传感器进行校准对力的校准如图5，运用规范SON规范质量，请求20ms内传感器的记载误差在士0.5N以内，加速度的校准原理如图6所示：经过式(10)能够求得加速度的巨细用于校准加速度计，校准成果如图7所示。


☎ 试验
¤ 测验时电子器材装置在夹具上，夹具与电磁开释器绑定。夹具自在设定电子器材开释前的姿态。
¤ 通电时夹具被电磁铁吸住，断电刹那间夹具与电磁开释器掉落，然后自在下落，夹具的开释高度能够依据需求在标尺刻度上设定。
¤ 在结构左下方女装2个智能眼，智能眼用以记载在夹具下跌时经过上下2个智能眼的时刻，依据这2个时刻差，加上已断定的智能眼之间的间隔，经过计算机处理，能够测算出夹具的下落速度。
¤ 导轨的下端装置橡皮缓冲块，阻}下夹具与测验台碰击试件持续坚持落体运动直到与测验台碰击。
¤ 测压传感器装置在测验台下而，加速度传感器贴在试件上传感器和计算机中的数据收集卡相连接，由收集卡记载冲击试验数据，包含载荷、加速度、力、时刻等。冲击试验机能够到达的技术指标：冲击高度：2.5m。

¤ 样品尺度：250mm*250mm *250mm：冲击力：4000N：冲击加速度：100000m/s=：采样频率：300kHzo，测验器材为飞利浦120型移动电话，如图8，体积：79cm，长：106mm、宽49mm、厚度：22mm，质量为95g。
¤ 氢电池(SSOmAh)，塑料外壳，将手机显示屏向上水平放置，装置在夹具上，设定下跌高度为1.5m，测验台为木质资料，重复性试验3次。
¤ 所测得加速度一冲击时刻曲线、载荷一冲击时刻曲线如图9所示。

¤ 假如想要取得应变一冲击时刻曲线，需求在测验器材上张贴应变片，依照实践的需求试验中能够在器材上需求检查的部位张贴若干个应变片，可是应变片的数量越多，所收集到的数据就越多，数据收集的量过大就需求高质量的收集卡，相应提高了试验本钱。
¤ 对海量的数据，处理的时分也是增加了处理器的负荷，所以在测验应变的时分并不是所测点越多越好，而是需求对测量点进行挑选，挑选也许呈现损坏的点。

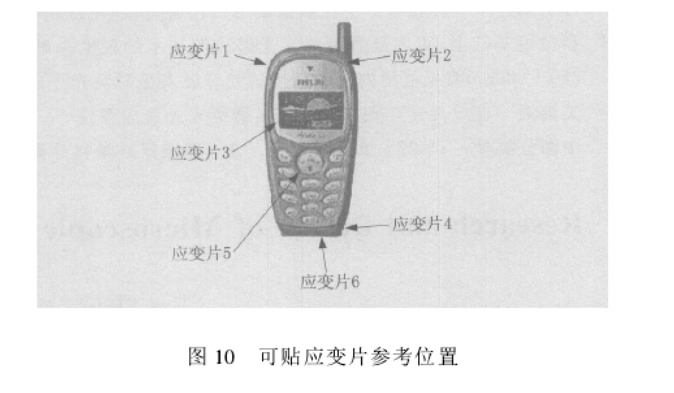

¤ 这个挑选工作需求必定的经验总结，图10供给了一些飞利浦手机测验点的参阅方位。
方位1是后壳和前壳体联系处，方位2是天线，方位3是液晶显示屏，方位4是电池装置处，方位5是按键，方位6是充电接口。
