正航仪器光学和光学仪器环境试验方法含二氧化硫、硫化氢的湿空气

正航仪器光学和光学仪器环境试验方法含二氧化硫、硫化氢的湿空气

1范围

本部分规定了含二氧化硫、硫化氢的湿空气的试验条件、条件试验、试验程序及环境试验标记。

本部分适用于光学仪器、装有光学零部件的仪器和光学零部件。

2规范性引用文件

下列文件中的条款通过GB／T 12085的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件，其版本适用于本部分。

GB／T 12085．1光学和光学仪器环境试验方法第1部分：术语、试验范围(GB／T 12085．1--

2010，ISO 9022—1：1994，MOD)

3一般要求

用于试验的二氧化硫和硫化氢应为化学纯气体，取自天然压缩气缸。附录A中描述了适宜的试验装置。试验过程中，试样不宜直接暴露于阳光下，测试箱或试样本身不能有凝露产生。因此，在放入试验箱之前，试样应加热到比事先设定的试验箱温度高2 K或3 K。如果多个试样同时试验，则试样之间

或试样与试验箱壁不能相互接触。试样体积不能超过试验箱体积(暴露区)的50％。在试验开始后，试样应在2 h内达到要求的试验条件。在要求的暴露时间内，试验不可中断。当试验气体改变时，上次所用的试验气体应全部从测试箱中排尽。在测试箱中不可采用吸收二氧化硫和硫化氢的材料。

4条件试验

4．1总则

规定的暴露时间应从测试箱中达到所要求的试验条件开始。

4．2条件试验方法41：含二氧化硫(sQ)的湿空气

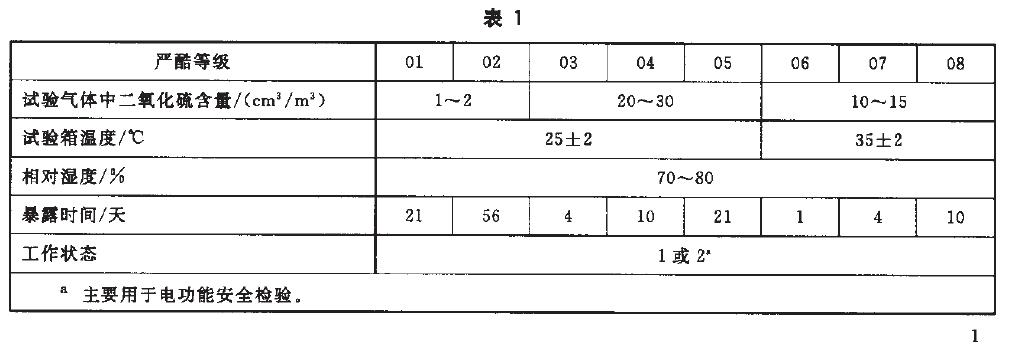

条件试验方法41含二氧化硫(SO：)的湿空气按表1。

4．3条件试验方法42：含硫化氢(H：s)的湿空气

条件试验方法42含硫化氢(Hzs)的湿空气按表2。

5试验程序

5．1 总则

试验应按相关规定和GB／T 12085．1的要求进行。

5．2预处理

如果相关规定中没有说明，则不需要进行如GB／T 12085．1规定的对潜在腐蚀面的润滑。

6环境试验标记

环境试验标记应符合GB／T 12085．1的有关规定。

示例：光学仪器抗湿空气中的二氧化硫试验，条件试验方法41、严酷等级02、工作状态1的标记为：

环境试验GB／T 12085-41-02-1

7有关标准应包括的内容

a)环境试验标记；

b)试样数量；

c)预处理；

d)初始检测的内容和范围；

e)工作状态2工作周期的确定；

f)工作状态2中间检测的内容和范围；

g)恢复；

h)最后检测的内容和范围；

i)评价判据；

j)试验报告的内容和范围。
