1 、概述

对于标准试验室试验，实际应用的射流风机只有一个工况点，因此与ISO 14695 中规定的试验振动速度的规定相比简化了不少。

2、 试验布置

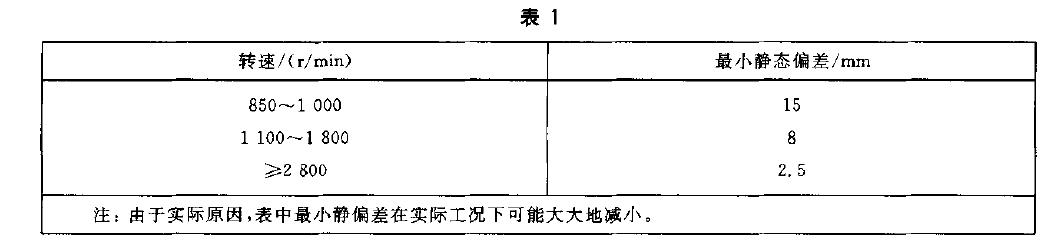

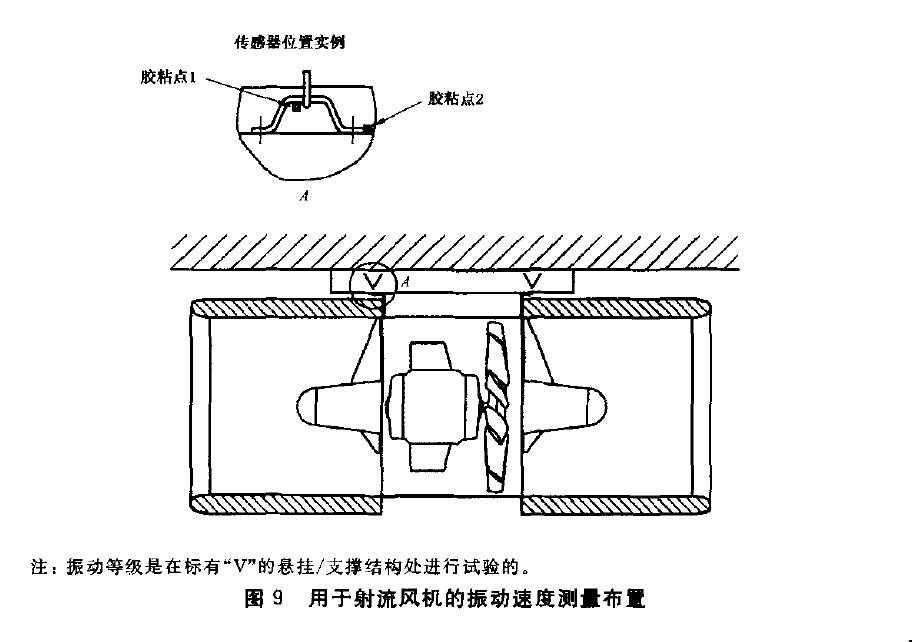

图9 给出了测量振动速度的布置。应使用与提供给用户外形一样的射流风机进行试验，即应适当装配进口和出口消声器。在指定减振器和要求测量振动等级之处，可使用表1 中所列的最小静态偏差进行测量。

除非用户与供货厂之间有协议，否则风机的叶轮应平衡到1B/T 9101 的G6.3 的等级。所提供的电机应符合GB 10068 中规定的电机支架标准振动等级。

3、试验步骤

除了用户与供货厂之间有协议外，均应接ISO 14695 附录B 的规定测量振动速度。由于射流风机和2 个简单的轴承组件是轴对称的，所以只需要记录垂直方向的振动。

应记录两个振动速度，一个是进气侧的读数，另一个是排气侧安装吊架上的读数。测量振动等级应是：以r/min 为单位的叶轮转速滤波的垂直振动速度均方根值(单位为mm/s) 。

4、允许振动速度

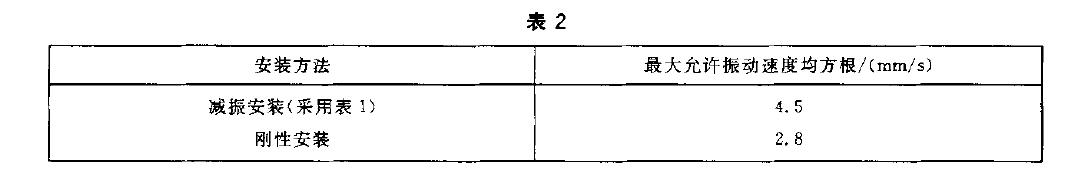

的允许振动速度在表2 中列出。

1 )、概述

应该指出，通过一个射流风机的流量同通过→个隧道的流量没有直接关系，并且这不是个射流风机技术条件中的主要要求。

流量测量有3 种方法：

a) 第1 种方法是利用进气室试验装置。在这种情况下，一台增压鼓风机作为试验装置的一部分，使得风机工作点能得到正确的模拟。

b) 第2 种方法是在射流风机进口使用皮托管。

c) 第3 种方法最简便，但准确性可能。使用一个文丘里喷管或一个锥形进口连接到射流风机进风拥IIJ作为流量测量设备。

2 )、进气室方法

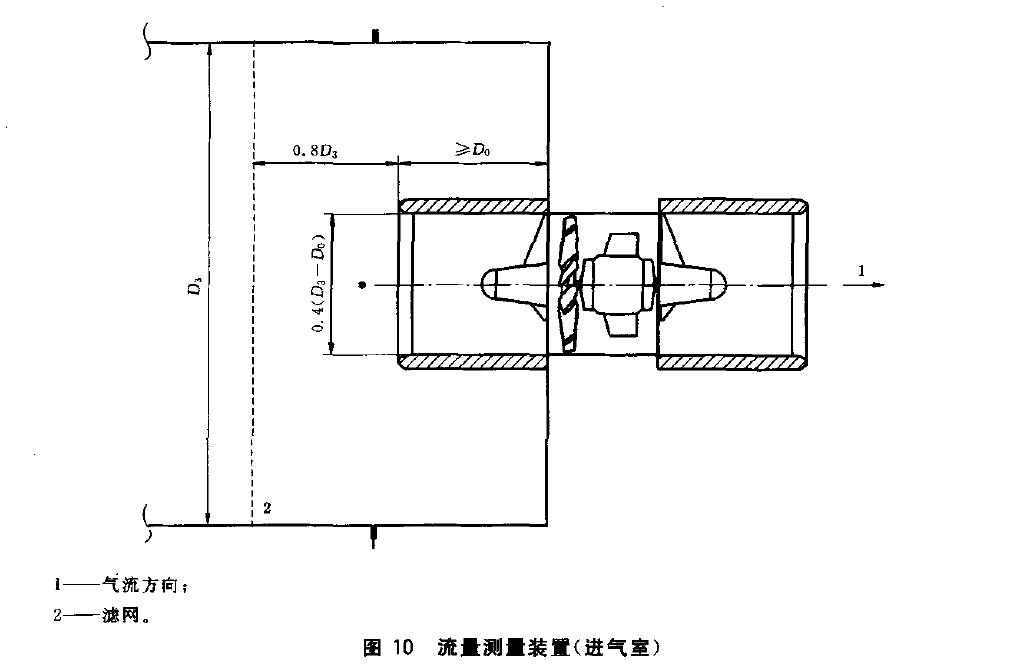

进气室内的风机安装如图10 所示。试验装置的进气段应符合GB/T 1236-2000 中32.2 的要求。按照GB/T 1236-2000 中第23 章或第25 章的规定可以使用文丘里喷管或锥形进口测定流量。

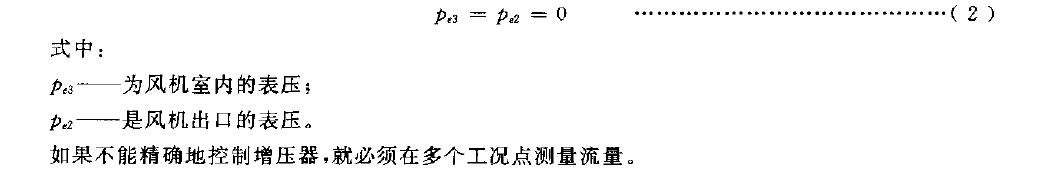

为确定正确的风机工况点，当没有负压通过风机时，试验系统增压鼓风机应控制

5、进气皮托管方法

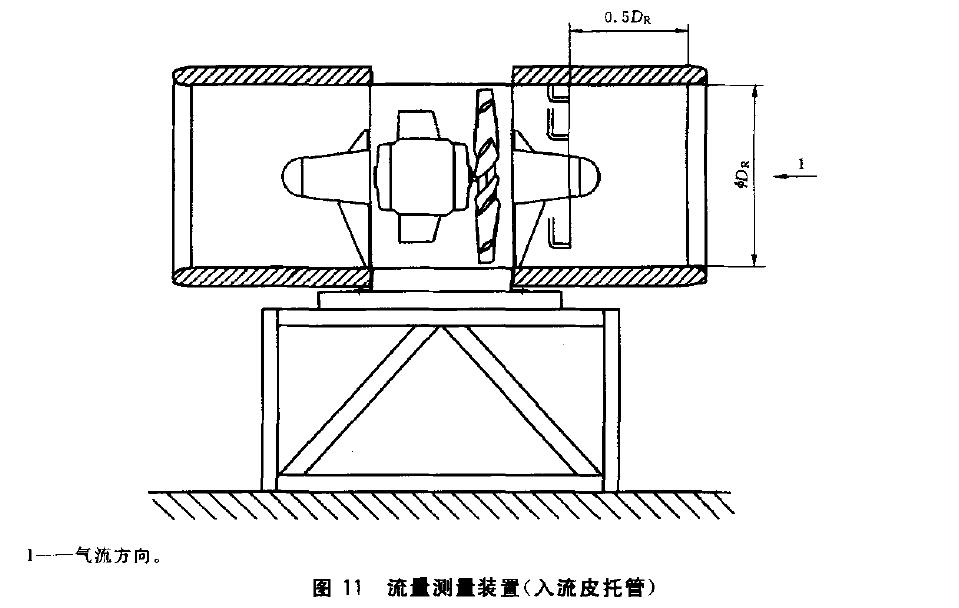

此种方法应按照GB/T 1236-2000 第27 章的规定测定流量(在叶轮入流段)(见图11)。

6 、直连流量测量设备

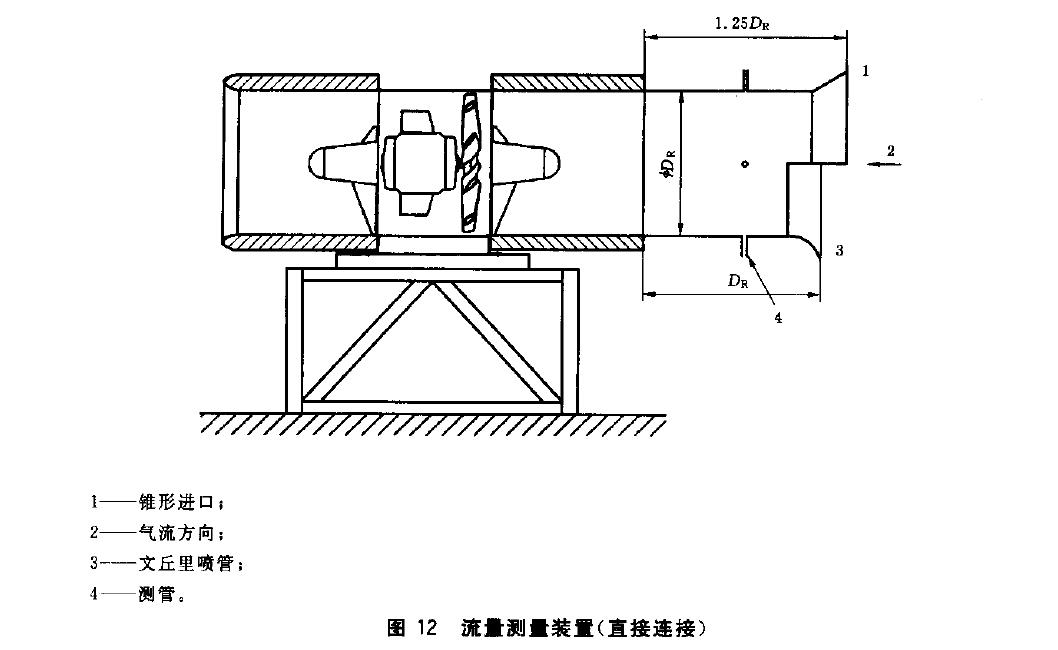

如图12. 应使用适当的方法把流量测量设备连接到风机进口。文丘里喷管的部件应符合GB/T 1236-2000 图16 的规定，锥形进口应符合GB/T 1236-2000 的图21 的要求.对于按本标准进行的流量确定，不需要反涡流装置.

文丘里喷管测定流量可按照GB/T 1236-2000 第22 章来计算，锥形进口测定流量可按照GB/T 1236-2000第25 章来计算。

7、结果表示产品说明

产品说明至少应包括下述资料：

a) 产品型号;

b) 风机尺寸；

c) 转速；

d) 电机输出额定功率及机号；

e) 电源数据；

f）高温工作能力；

g) 总尺寸；

h) 安装尺寸；

i) 风机装配重量；

j) 备件(例如护罩减振器)；

k) 工况监测设备。

6、产品性能

在11. 1 中叙述产品的性能至少包括下述信息。

a) 推力；

b) 风机有效出口速度(见注1) ；

c) 电机输入功率;

d) 开放进口或开放出口声功率级(见注2) ；

e) 进气和排气振动速度。

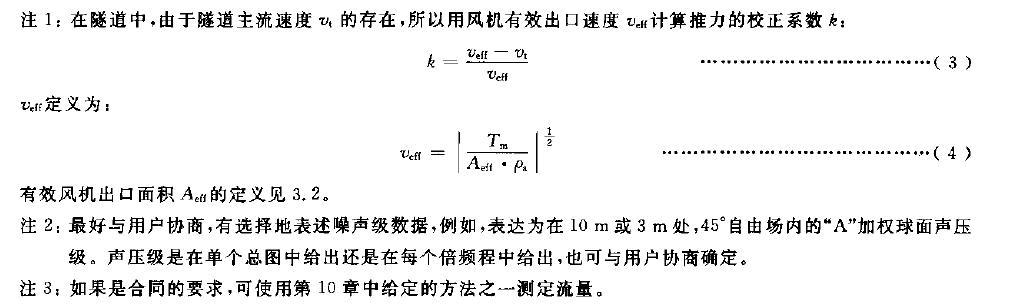

按与用户达成的协议，可以提供"正向"和"逆向"运行的数据。

性能试验时，一定要清楚安装了哪些附件。
