    填入式滚珠支承的结构形式主要应用在结构尺寸较小的场合，仪器仪表中，由于结构尺寸的限制当外部尺寸较小时，标准滚动轴承无法装入，而仪器仪表机械则要求结构尺寸小、摩擦力矩小、重量轻，因此可以采用非标准的填入式滚动轴承。

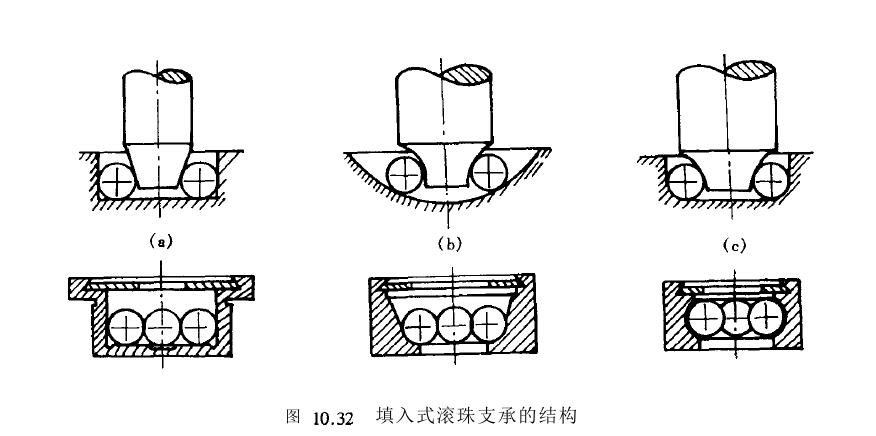

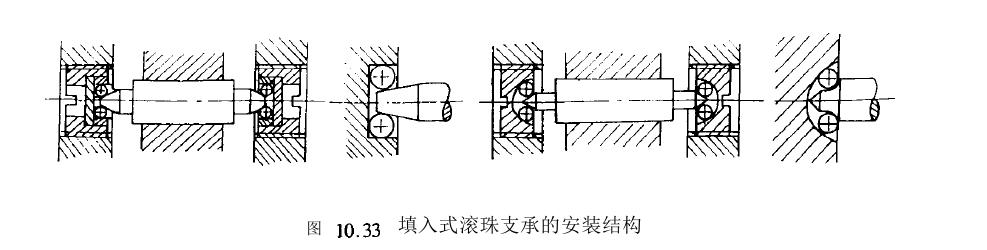

    图10—32所示是填入式波动支承的典型结构，上图为结构示意图，下图为不包括轴颈的际结构图。图10．32(a)接触面积小，因而摩擦力矩较小，承受载荷的能力也小；欧c)中接触面积大，因而摩擦力矩较大，承受裁荷的能力也大；b)结构的摩擦力矩和承受载荷的能力介于两者之间。由图可知；填入式波球支承一般没有内圈和外围，其内、外围直接做在轴颈和壳体上，同时也无保持架隔开滚动体，因而这种轴承的尺寸可以做得很小。填入式滚珠支承的安装结构见图10.33。

    图中轴承应为单独制成的零件，并利用螺纹和支承板联接，这样运动件的轴向位置和支承的间隙都容易调整。填入式滚珠轴承有专门厂家生产，可直接选用；如有必要，也可自行设计计算。设计时，构成滚道面的材料，可选用碳素工具钢硼。

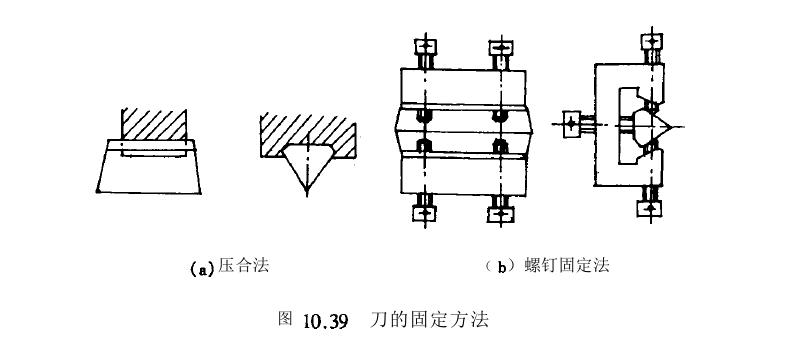

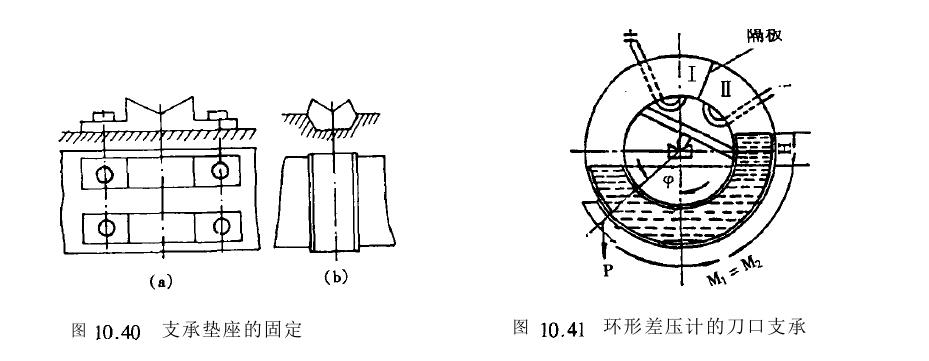

    支承垫座可以用螺钉固定在基体七图10.40(a))，也可镶在基体上(见图(b))。刀口支承的摩擦为纯滚动摩擦。当运动件摆动时，其瞬时转动中心为刀刃的圆柱面与垫座的接触点，故摆动中心是变化的。为位运动件在摆动后能保持平衡，其重心应低于摆动中心。刀口支承的特点是摩擦力矩和磨损均很小、灵敏，广泛应用于杠杆平衡式机构中。如各种秤星仪器、流量和压差等测量仪表中。图10.41所示是环形差压计，摆动的圆环采用刀口支承，圆环的摆角与待测的差压成比例。http://www.dgzhenghang.com.cn
