微波炉低端噪声标准限制及测量方法

微波炉低端噪声标准限制及测量方法

家用微波炉属于B 类设备，应在试验场进行测量。在0.15MHz~1000MHz 微波炉适用的电磁辐射骚扰限制如下表。其中0.15~30MHz 的测量量是磁场强度，只有准峰值的指标；30~1000MHz 的测量量是电场强度，产品在不满足准峰值标准的情况下，还可以进一步测量平均值进行判断，平均值符合表中限制，也判合格。

在对微波炉进行电磁骚扰特性进行测量前，必须保证测试系统满足：（1）环境噪声、（2）测量设备、（3）频率测量、（4）受试设备的布置、（5）负载条件。这五个要求。以下，请跟随正航仪器的脚步进行深入发掘吧：

（1）环境噪声

进行型式试验的试验场应能将受试设备的发射从环境噪声中区分出来。这种环境适用性可通过在受试设备不工作的情况下测量环境噪声电平来确定，要保证环境噪声电平比限值至少低6 dB，以便于测量。如果环境电平加上受试设备的发射后，仍不超过规定的限值，就没有必要使环境电平减小到规定限值的6 dB 以下。在测量电源端子骚扰电压时，当地的无线电发射可能使某些频率上的环境噪声电平增加，此时可在人工电源网络和电源之间插人一个适当的射频滤波器，或者在屏蔽室内测量。构成射频滤波器的元件应封闭在一个金属屏蔽盒内，其外壳直接与测量系统的参考地连接。接入射频滤波器后，在测量频率上，人工电源网络的阻抗仍应满足规定的要求。在测量电磁辐射骚扰时，如果环境电平比限值低6dB 的要求无法满足，则可将天线放置在更接近受试设备的距离上。

（2）测量设备

具有准峰值检波器的测量接收机和平均值检波器的测量接收机都应符合CISPR 16-1 的规定。测量接收机应具有这样的特性：即当被测骚扰的频率变化时，不会影响测量结果。为避免测量仪器可能错误地产生不符合限值的指示，测量接收机不应在接近工科医指配频段边缘频率上调谐，即测量仪器调谐频率上的6dB带宽的频点，不应和指配频段的某个边缘相衔接。测量电源端子骚扰电压时，应使用50Ω/50μH 的V 型人工电源网络。人工电源网络在电源的测量点两端要提供一个射频范围内的规定阻抗，并将受试设备与电源线上的环境噪声隔离开。在不能使用人工电源网络时，应使用电压探头。探头分别接在每根电源线和选择参考地（金属板或金属管）之间。探头主要由一个隔直流电容器和一个电阻器组成，使线路和地之间的总阻抗至少为1500Ω。电容器或可能用作保护测量接收机抵御危险电流的任何其他装置对测量结果的影响，应小于1 dB，否则应校准。低于30 MHz 频段，使用CISPR 16-1 规定的环形天线。天线应支承在一个垂直平面内，并能环绕垂直轴线旋转，环的点应高出地面1m。在30 MHz -1 GHz频段，使用CISPR 16-1 规定的天线，并在水平及垂直极化方向上进行测量，天线的点距地面不应小于<0.2m。在试验场测量，天线中心应在lm-4m 高度变化，以便在每一个测量频率点获得指示值。为了模拟使用者手的感应，当手持式设备进行电源端子骚扰电压测量时，需要用模拟手。

（3）频率测量

对于基频采用标准中表1 指配频段中某一频率的设备，应该采用固有测量误差不大于该频段中心频率允许偏差十分之一的测量设备检查其工作频率。应在设备所有负载范围内从正常使用时的最小功率直到功率测量该频率。

（4）受试设备的布置

应在符合各种典型应用情况下测量受试设备，通过改变受试设备的试验布置来获得骚扰电平值。

（5）负载条件

微波炊具应符合相关的辐射限值要求。试验时，所有常规部件如支架等应安装就位。在由制造厂提供的受试电器承载面中央，以初始温度为20±5℃1 升的自来水作为负载，盛水容器由非导电材料如玻璃或塑料制成。例如，可使用IEC 60705第8 章规定的容器。

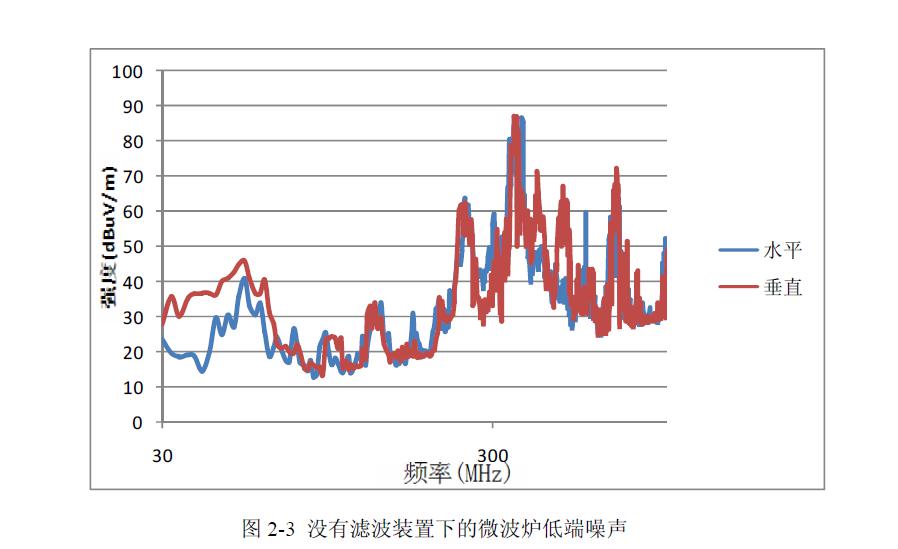

由以上测试数据看，正航仪器为您解读：噪声水平远远高于相关的EMC 标准，必须采取有效的对策，降低磁控管低端噪声水平。对于高达几个GHz 的高端噪声，可以采用扼流筒的方法。对于低于1GHz 的噪声，业内普遍使用集总式LC 滤波器的解决方案。（正航仪器撰稿）http://www.dgzhenghang.com.cn
