1 范围

本标准规定了制冷与空调用套管换热器（不包括同轴套管换热器）（以下简称“换热器”）的术语和

定义、型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于单独供应的以R134A、R22、R407C、R410A 等A1 类制冷剂，水为载冷剂的制冷与

空调用换热器。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其版本（包括所有的修改单）适用于本文件。

GB/T 191—2008 包装储运图示标志

GB/T 1527 铜及铜合金拉制管

GB/T 3625 换热器及冷凝器用钛及钛合金管

GB/T 8163—2008 输送流体用无缝钢管

GB/T 9286—1998 色漆和清漆 漆膜的划格试验

GB/T 10079—2001 活塞式单级制冷压缩机

GB/T 10125—1997 人造气氛腐蚀试验 盐雾试验

GB/T 13306 标牌

GB/T 13384—2008 机电产品包装通用技术条件

GB/T 13793 直缝电焊钢管

GB/T 14976 流体输送用不锈钢无缝钢管

GB/T 17794—2008 柔性泡沫橡塑绝热制品

NB/T 47012—2010 制冷装置用压力容器

JB/T 7249 制冷设备 术语

JB/T 9058 制冷设备清洁度 测定方法

3 术语和定义

JB/T 7249 中界定的以及下列术语和定义适用于本文件。

3.1

制冷与空调用套管换热器 tube-in-tube heat exchanger for refrigeration equipment and airconditioning

采用管套管的形式制造（不包括同轴套管换热器），且外管直径不大于φ150 mm，冷热流体分别在

换热管内外两侧流动以达到换热效果的换热器。

4 型式与基本参数

4.1 型式

4.1.1 换热器按功能分为：

——蒸发用，代号E；

——冷凝用，代号C。

4.1.2 换热器按型式分为：

——单内管套管换热器。

换热管采用单根管（包括外翅、内外翅等），外套管采用精密无缝钢管、不锈钢管、铜管等，见图1。

——管束式套管换热器。

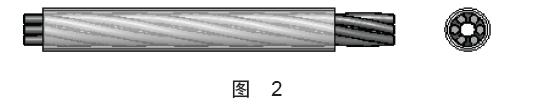

换热管采用多根管，外套由不同材质的管材组成，见图2。
